VEGAPULS C 23雷達水位計

1.應用領域

VEGAPULS C23非常適用于在保護方式要求高的簡單應用中非接觸測量物位。典型應用是水處理、 泵站、雨水溢流池、明渠流量測量和監控水位。

2. 測量原理

本儀表通過其天線發出一個連續的雷達信號。該發射的信號被介質反射，并被天線作為回波接收。

在發射的和接收的信號之間存在的頻率差與距離成正比，并與充填高度相關。如此算出的充填高度被轉變成一個對應的輸出信號，并作為測量值被發送。

80GHz技術

通過所運用的80GHz技術可獲得雷達光束的獨特聚焦能力以及雷達傳感器的大動態范圍。雷達傳感器的動態范圍越大，其應用范圍就越廣，由此其測量可靠性也就越高。

3.技術參數

量程距離:30m；

過程壓力：-1 至+3 bar；

過程溫度：-40 至+80 C；

環境溫度：-40 至+80 C；

測量精度:± 2mm；

頻率:80 GHz；

發射角:4°；

接液材料:PVDF；

螺紋連接:G1, 1 NPT, R1；

防護等級:IP66/IP68 (3 bar), Type 6P；

輸出:4-20 mA/HART,Modbus/SDI-12；

顯示/調整: 借助智能手機或平板電腦上的App以及藍牙功能；

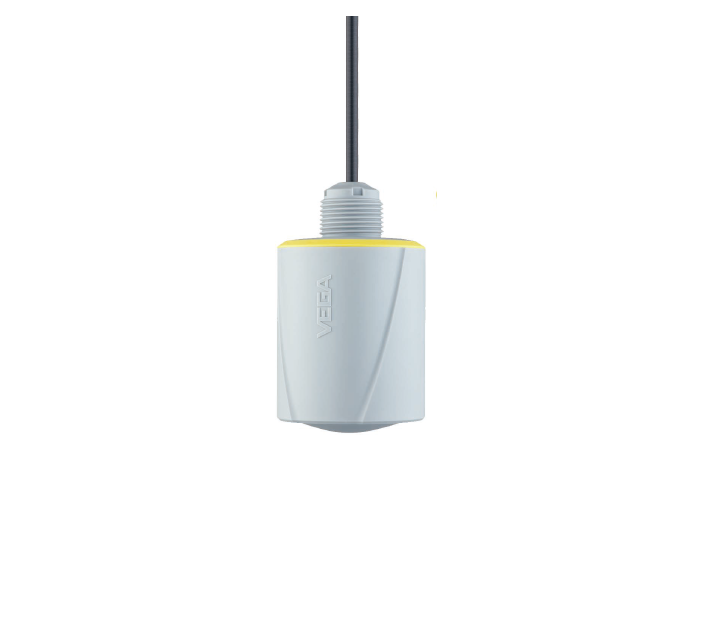

4.產品圖片
